수냉식 냉각탑을 DIY로 제작 - 에너지 비용 절감 실험 목적

최근 실험 장비의 효율을 높이기 위해 간단한 DIY 냉각탑을 제작해 보았다. 기존의 대형 냉각 시스템은 비용과 공간 부담이 크기 때문에, 보다 간편하면서도 목적에 맞는 소형 냉각 구조를 직접 구성하는 것이 목표였다. 사진에서 보이는 것처럼 대형 플라스틱 용기를 본체로 사용하고, 하단에는 배출구를 설치하여 물의 순환이 가능하도록 설계하였다. 측면에 일부를 개방하거나 투명창 형태로 만든 것은 내부 상태를 확인하고 유지보수를 쉽게 하기 위함이다.

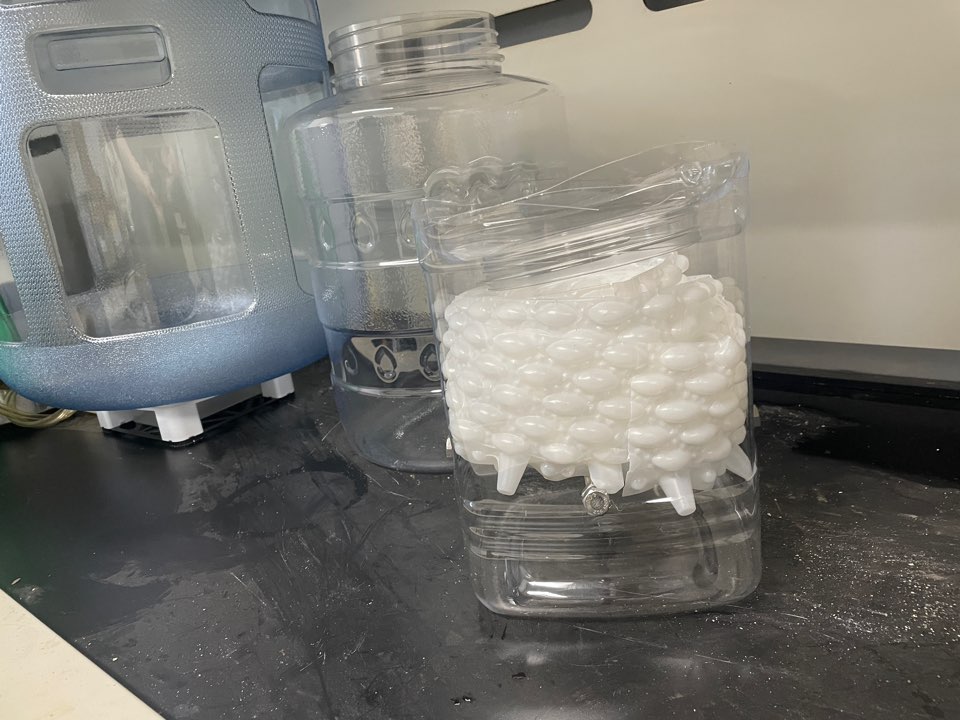

냉각탑의 기본 원리는 물과 공기의 접촉 면적을 최대화하여 증발 냉각을 유도하는 것이다. 이를 위해 내부에는 충진재(패킹)를 넣어 물이 고르게 퍼지도록 구성할 예정이며, 상부에서는 물을 분사하고 하부로 떨어지는 동안 공기와 충분히 접촉하도록 설계한다. 현재 단계에서는 기본적인 구조만 완성된 상태이며, 향후 펌프와 팬을 추가하여 순환 및 공기 흐름을 강화할 계획이다.





DIY 방식의 장점은 목적에 맞게 유연하게 설계할 수 있다는 점이다. 특히 실험 환경에서는 요구 조건이 자주 바뀌기 때문에, 이러한 커스터마이징이 큰 장점으로 작용한다. 물론 내구성이나 장기 안정성은 상용 제품에 비해 떨어질 수 있지만, 초기 테스트 및 개념 검증 단계에서는 충분히 유용하다.



앞으로 실제 운전 조건에서 냉각 성능을 평가하고, 필요에 따라 내부 구조나 유량 조건을 개선해 나갈 예정이다. 간단한 재료로 시작했지만, 점차 완성도를 높여 하나의 실용적인 장비로 발전시키는 과정이 기대된다.

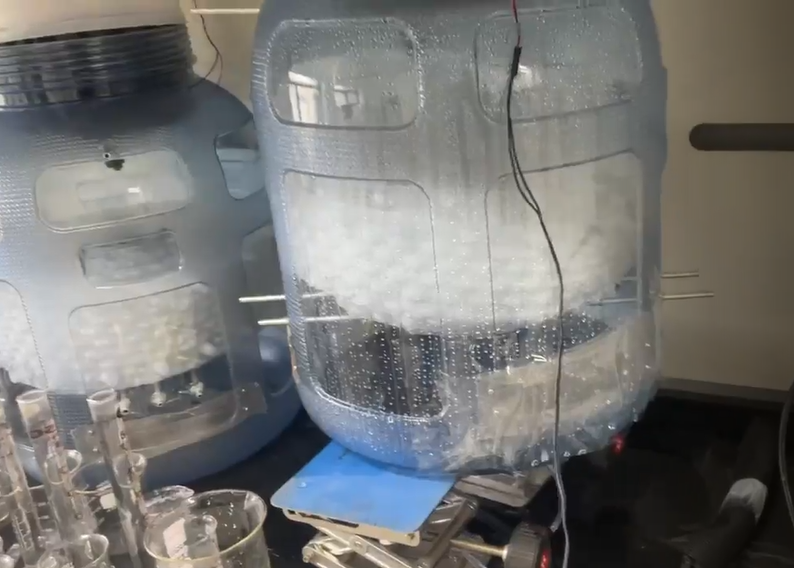

직접 만든 수냉식 냉각탑



DIY 냉각탑을 이용하면 다양한 에너지 절감 실험이 가능할 것이다.



1. 환절기 팬속도 증가의 냉동기 COP 증가 효과

2. 냉각수 스케일과 오염들의 냉동기 COP로의 영향

3. 냉각수내 무약품 처리 기술 개발의 검증



향후 팬을 80mm 12V에서 120mm 220V 속도 가변으로 바꿀 예정이다.

팬의 속도 증가에 따라 냉각탑 내부의 공기와 냉각수의 열교환 효율이 커지는 것을 테스트할 목적이다.



구매하려는 팬의 링크는 아래와 같다.

https://link.coupang.com/a/enfRJA

GDSTIME 120mm 방수 팬 속도 조절 IP67 등급 12V 컴퓨터 AC 플러그 포함 110V 120V 220V 전원 환기 배기 리시



냉각수 입구 출구 온도와 향후 설치될 열교환기의 온도를 정밀하게 측정하기 위한 K-타입 온도센서 10개를 구매하였다.



https://link.coupang.com/a/engnD9

NTC 서미스터 방수형 프로브 10K 3950 온도센서 - 케이블 | 쿠팡



냉각수는 펌프를 통하여 열교환기를 통하여 흐르게 된다. 단열된 상자에 열교환기를 넣고 온도는 온도조절이 가능한 히터로 조절할 것이다.



https://link.coupang.com/a/engcMv

필그린 수족관 온도조절 히터 + 히터 보호커버 + 흡착고무 2p 세트 PH-100 - 히터 | 쿠팡

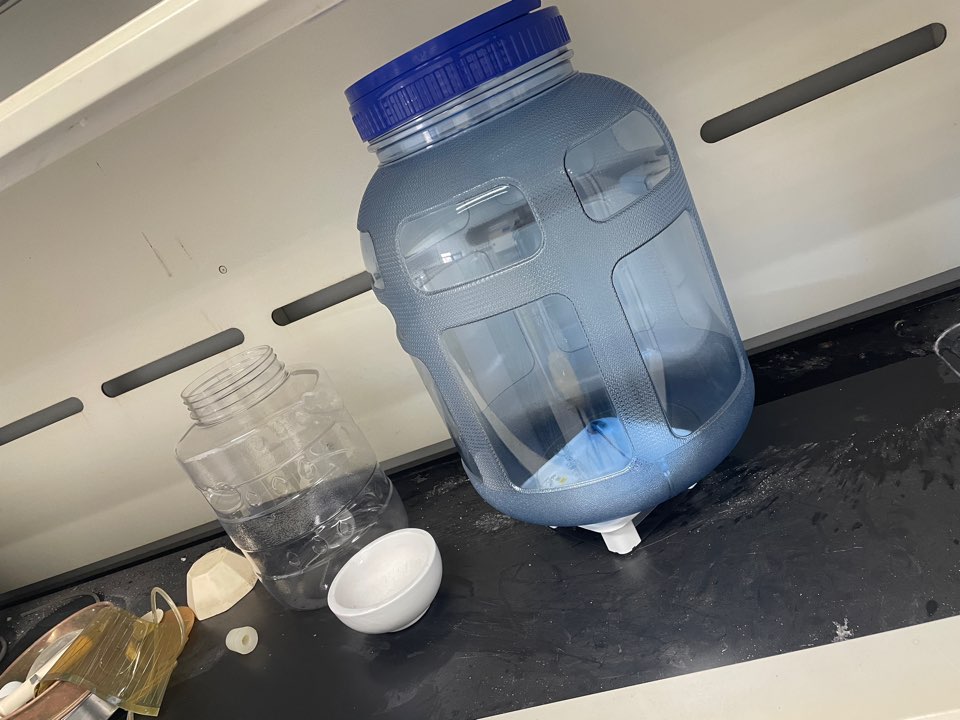

냉각탑은 50L의 담금주용 통을 구매하여 제작하였다.



https://link.coupang.com/a/enlTxq





아래는 냉각탑 동작 영상이다.

냉각탑 동작.mp4

16.30MB
